🔎 Zagadnienie tygodnia

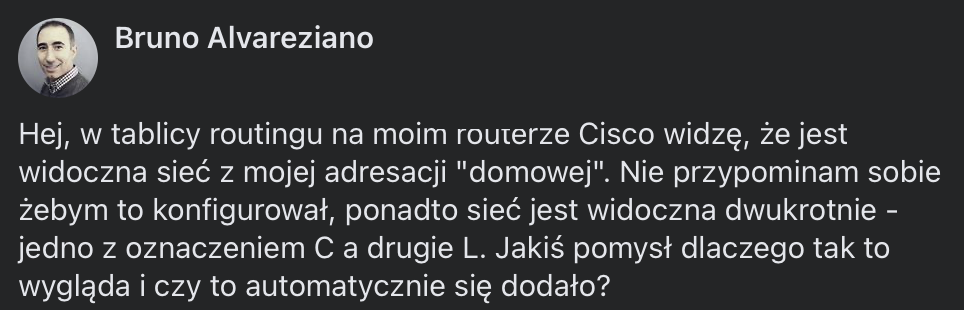

Na naszej grupie FB "Adepci Sieci Komputerowych" pojawiło się ostatnio następujące pytanie:

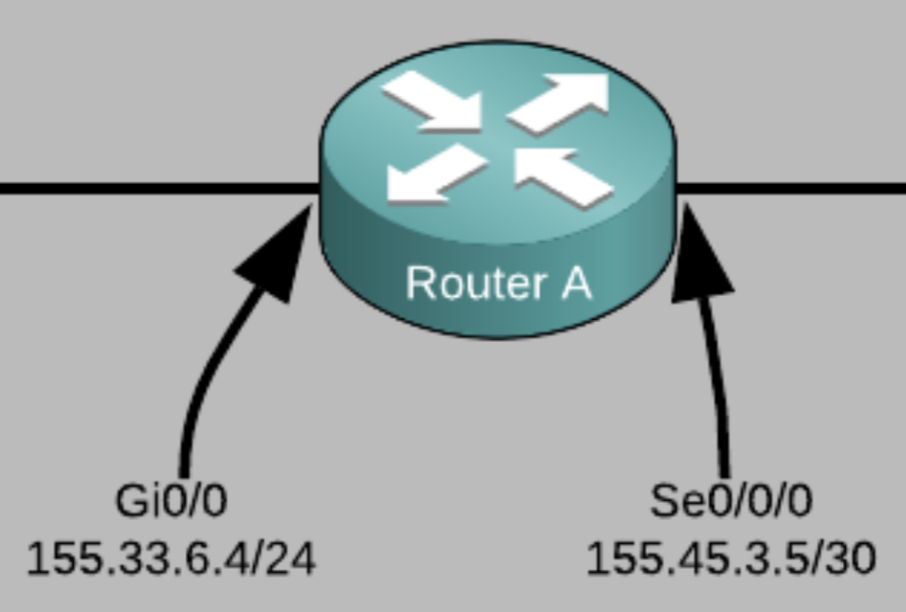

Jest to dobra okazja by przypomnieć sobie czym się różnią trasy oznaczone literami "C" oraz "L". Weźmy dla przykładu sytuację, w której mamy do routera Cisco podłączone dwa linki z następującą adresacją:

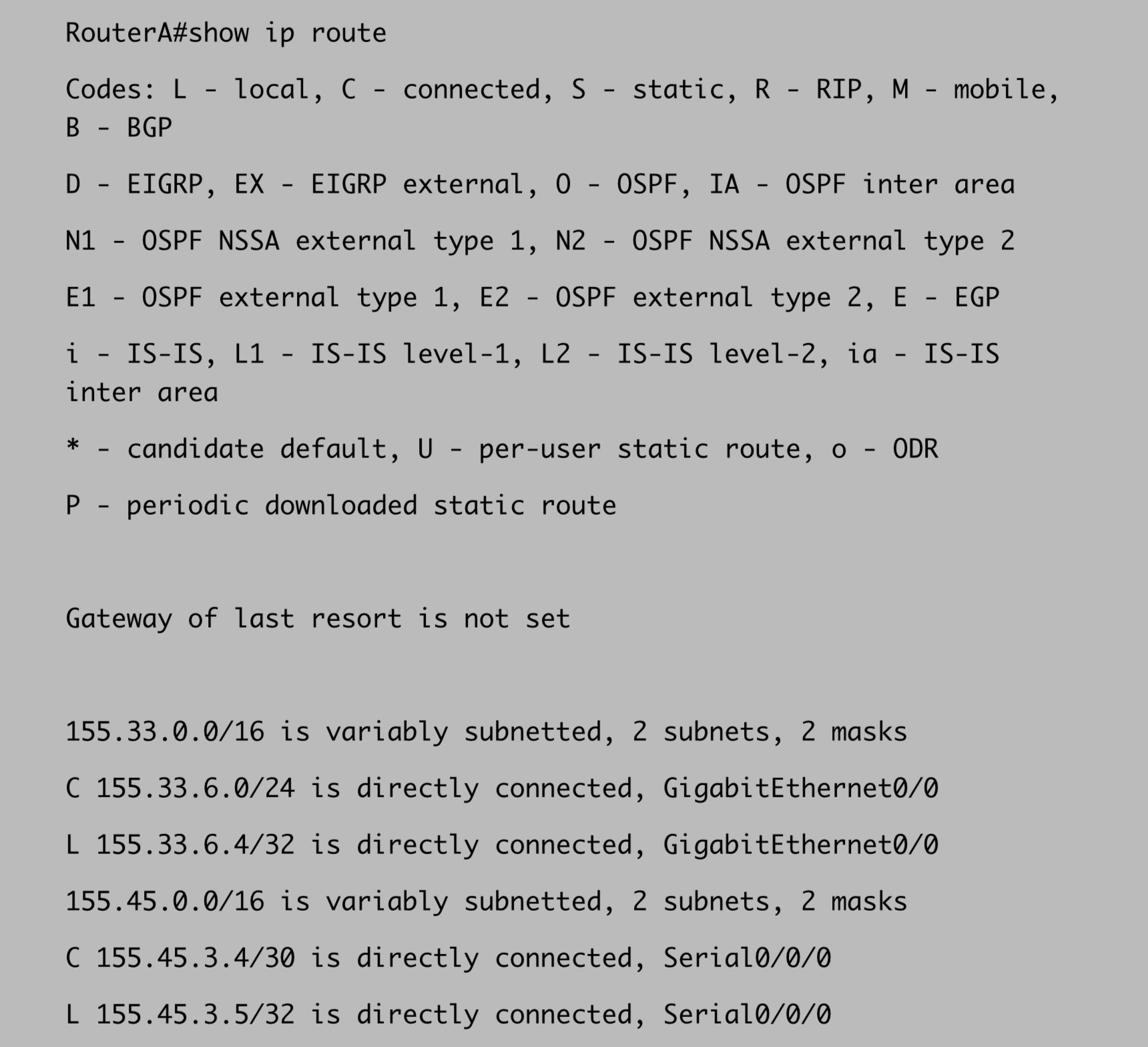

Bez skonfigurowania protokołów routingu zobaczymy w tablicy routingu następujące zapisy:
Skupmy się na interfejsie GigabitEthernet0/0. Widzimy skorelowane z nim dwa wpisy w tablicy routingu:
- C 155.33.6.0/24 [...]
- L 155.33.6.4/32 [...]
"C" oznacza tutaj "Connected", natomiast "L" oznacza "Local". Na pierwszy rzut oka może wydawać się, że mamy tutaj do czynienia ze zduplikowaną informacją. Nic bardziej mylnego.
Interfejs Gi0/0 skonfigurowany jest w następujący sposób:
ip address 155.33.6.4 255.255.255.0
Powyższa komenda przypisuje konkretny adres do interfejsu i definiuje sieć osiągalną na tym interfejsie (poprzez podanie maski sieciowej /24 w notacji CIDR).
To z kolei skutkuje dodaniem dwóch tras do tablicy routingu:
- Trasa Connected jest dokładnie tym na co wskazuje jej nazwa - trasą do bezpośrednio podłączonej sieci - czyli 155.33.6.0/24
- Trasa Local jest z kolei trasą przynależącą bezpośrednio do routera i wskazującą bezpośrednio na konkretny intefejs. W tym przypadku widzimy wpis 155.33.6.4/32. Zwróć uwagę na to, że mamy tutaj IP skonfigurowane na interfejsie oraz maskę /32!
Tylko po co nam to?
Wyobraź sobie, że router otrzymuje dwa pakiety:
- Pierwszy z nich ma adres docelowy 155.33.6.10
- Drugi z nich ma adres docelowy 155.33.6.4 (czyli taki jak IP interfejsu routera)
Jak router potraktuje te pakiety? A raczej - jak je potraktuje tablica routingu? Decydować będzie najlepsze dopasowanie do jednego z wpisów w tablicy.
- Pierwszy pakiet o adresie docelowym 155.33.6.10 zostanie dopasowany do trasy Connected 155.33.6.0/24 - dla routera będzie to sygnał aby zenkapsulować pakiet i wysłać go dalej intefejsem Gi0/0.
- Drugi pakiet o adresie docelowym 155.33.6.4 zostanie dopasowany do trasy Local 155.33.6.4/32 - dla routera będzie to sygnał, że pakiet jest kierowany bezpośrednio do niego - i zostanie on przekazany do CPU w celu dalszego procesowania.
Mam nadzieję, że teraz różnica między trasami Local i Connected jest już znacznie bardziej zrozumiała 😎
